KIIRE hüdraulilise aeglusti summutusplaat Shacmani veokile

Shacman Trucki FAST hüdraulilise aeglusti summutusplaat on Skyondi tarnitav kinnitus- ja kaitsekomponent, mis on toodetud meie Hiinas asuvas tehases. See summutusplaat on mõeldud FAST hüdrauliliste aeglustisüsteemide pneumaatilise proportsionaalse juhtventiili jaoks, mida tavaliselt leidub Shacmani raskeveokitel, sealhulgas X5000, X6000 ja M3000S seeriatel, aga ka muudel FAST aeglustitega varustatud kaubamärkidel, nagu Sinotruk HOWO, Yutong ja Yaxing. Aeglusti summutusplaat kinnitatakse otse juhtklapi korpuse külge, kinnitades proportsionaalse ventiili, mis reguleerib aeglusti õlivanni siseneva õhurõhku. See rõhuregulaator määrab õlivoolu töökambrisse, mis omakorda reguleerib pidurdusmomenti. Kulunud või puuduv summutusplaat võimaldab liigsel vibratsioonil jõuda täppisventiilini, mis põhjustab ebaühtlast pidurdamist, viivitust või klapi täielikku riket. Selle asendamine aeglusti summutusplaadiga taastab klapi stabiilse töö ja ühtlase hüdraulilise jõu, mis tagab sõiduki ohutuma aeglustuse.

Toote eelised

Kinnitab proportsionaalse klapi vibratsiooni eest.

FAST hüdraulilise aeglusti summutusplaat Shacman Truckile hoiab elektromagnetilist proportsionaalklappi kindlalt aeglusti klapi korpuse küljes. See hoiab ära klapi liikumise või signaali moonutamise, mis on põhjustatud teevibratsioonist ja sõiduki põrgatusest, tagades, et aeglusti reageerib järjekindlalt juhi käsklustele.

Pikendab komponentide kasutusiga.

Neelates löögi- ja vibratsioonienergiat enne proportsionaalse ventiilini jõudmist, vähendab summutusplaat klapi sisemiste komponentide, nagu pooli, vedrud ja solenoidid, kulumist. See tähendab pikemaid hooldusvälbasid ja vähem klapivahetusi kogu sõiduki eluea jooksul.

Metall-kummi komposiitkonstruktsioon.

Terasplaat tagab jäiga kinnituse ja täpse klapi positsioneerimise, samas kui liimitud kummikiht neelab kõrgsageduslikku vibratsiooni. See integreeritud disain välistab vajaduse eraldi kinnitusklambrite ja isolaatorite järele, lihtsustades klapikoostu ja vähendades võimalikke rikkekohti.

Säilitab aeglusti põhipidurduse eelised.

Stabiilne proportsionaalne klapp võimaldab aeglustil saavutada oma täieliku pidurduspotentsiaali, kulumisvaba aeglustust, ühtlast jõudlust ilma termilise tuhmumiseta ning väiksemat koormust sõidupiduritele ja rehvidele. Autopargi operaatorite jaoks tähendab see madalamaid hoolduskulusid ja paremat kütusesäästu.

Otsene OEM-i asendamine.

Paigaldusavad, plaadi paksus ja üldmõõtmed vastavad originaalseadmete spetsifikatsioonidele. Paigaldamine ei nõua klapi korpuse ega ümbritsevate komponentide muutmist.

Peamised spetsifikatsioonid

Mis on summuti roll?

Shacman Trucki hüdraulilise aeglusti FAST summutusplaat täidab aeglusti juhtimissüsteemis kolme olulist funktsiooni:

Kindel paigaldus. Plaat kinnitab elektromagnetilise proportsionaalse ventiili kindlalt aeglusti klapi korpuse külge. See mehaaniline kinnitus hoiab ära klapi nihkumise või lõdvenemise sõiduki vibratsiooni mõjul, säilitades täpse joonduse klapi ning selle pneumaatiliste ja elektriliste ühenduste vahel.

Vibratsiooni summutus.Integreeritud kummikiht neelab ja hajutab teelt ja jõuülekandelt löögi- ja vibratsioonienergiat. Ilma selle summutamiseta kanduks vibratsioon otse klapi sisemistele osadele poolile, vedrudele ja solenoididele, põhjustades enneaegset kulumist, ebaühtlast reaktsiooni või täielikku riket.

Signaali terviklikkuse kaitse.Isoleerides klapi vibratsiooni eest, takistab aeglusti summutusplaat valesignaalide või signaali moonutuste jõudmist elektroonilise juhtseadmeni. Proportsionaalne ventiil tugineb õhurõhu reguleerimiseks ECU täpsetele elektrilistele signaalidele. Vibratsioonist põhjustatud kontakti põrkamine või katkendlikud ühendused võivad põhjustada ECU-s klapi asendi valesti tõlgendamise, mille tulemuseks on vale pidurdusmomendi rakendamine.

Juhi jaoks tähendab see prognoositavat lineaarset pidurdusreaktsiooni kõigis aeglusti töörežiimides alates konstantse kiirusega laskumise funktsioonist kuni täielikult sisse lülitatud pidurdusrežiimideni.

Toote ehitusest

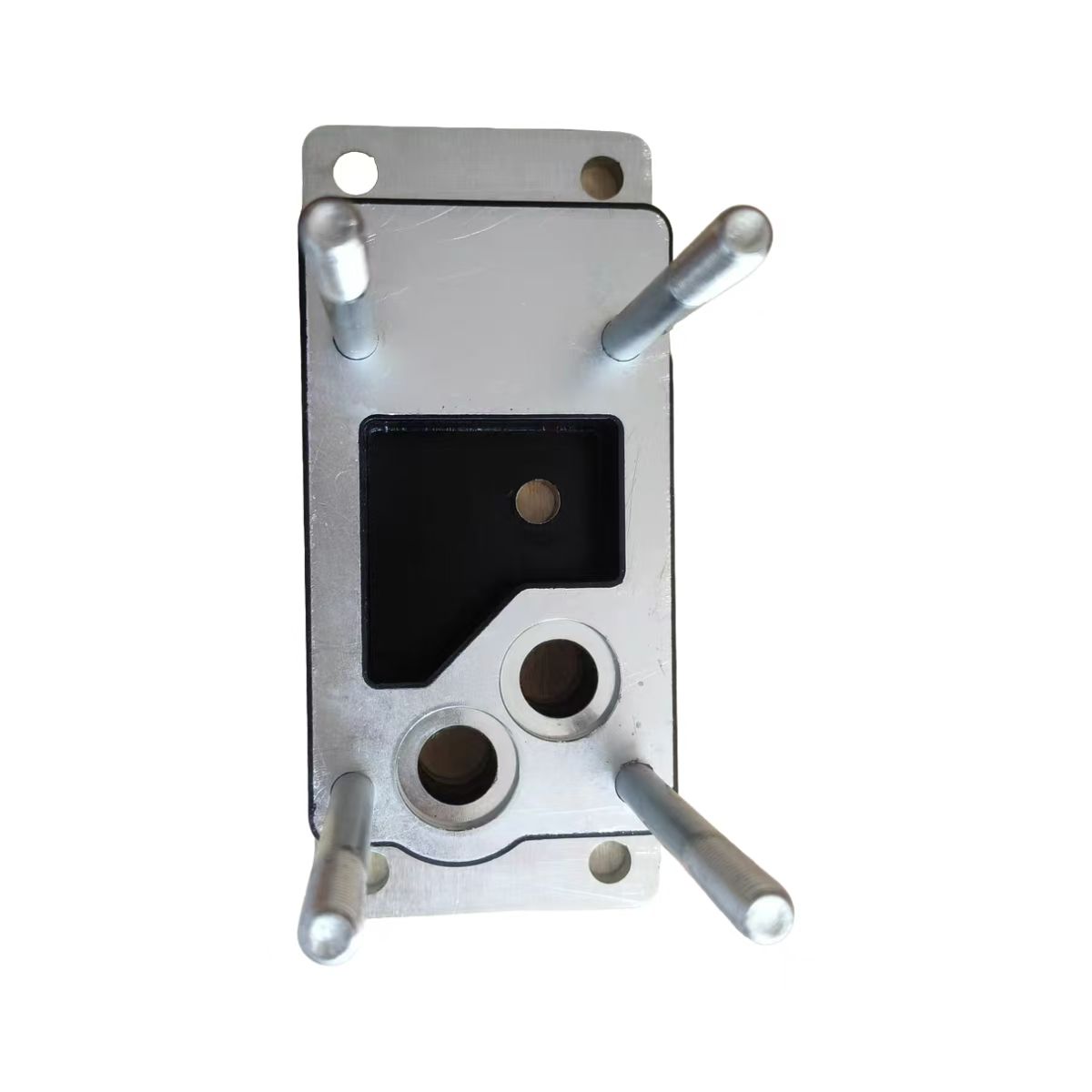

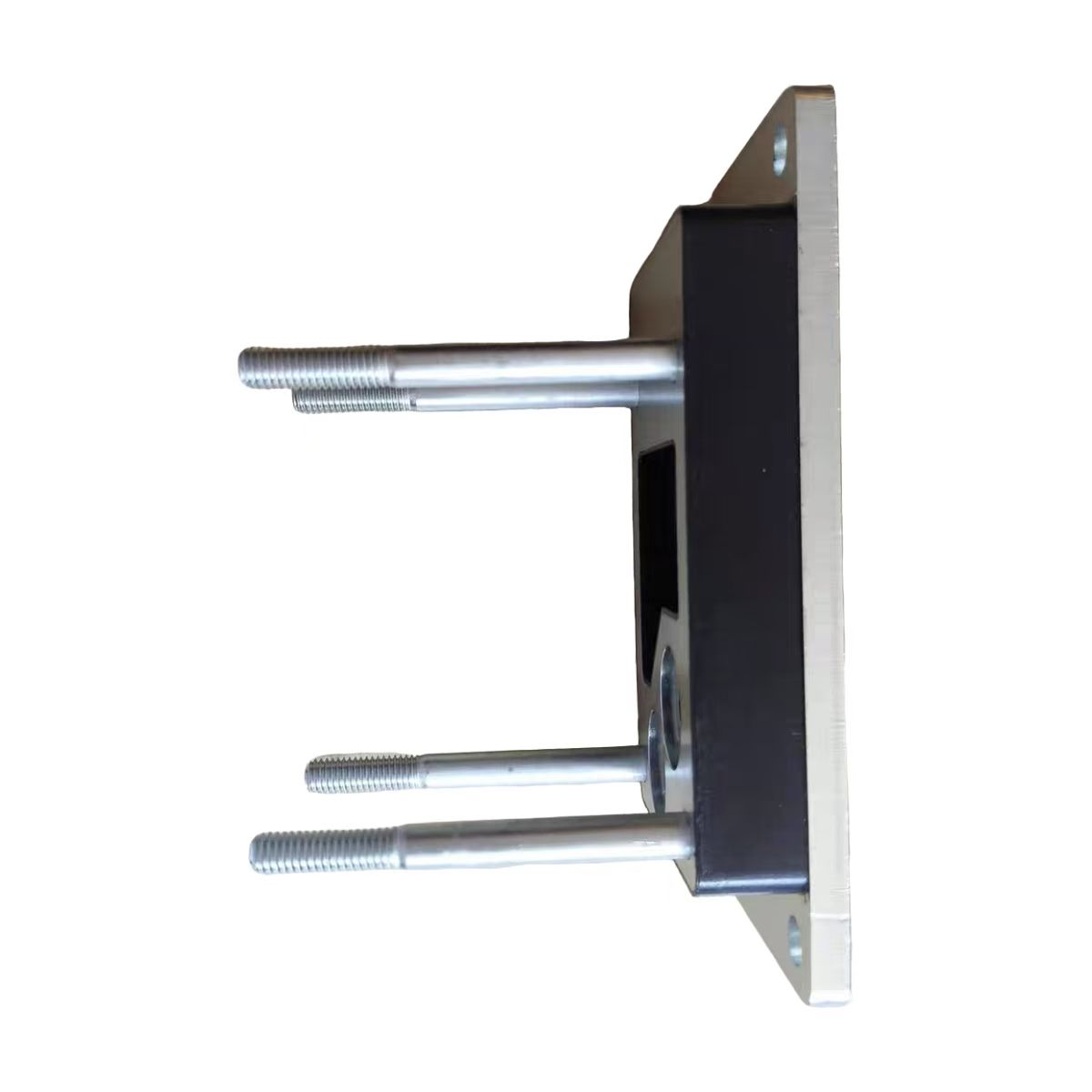

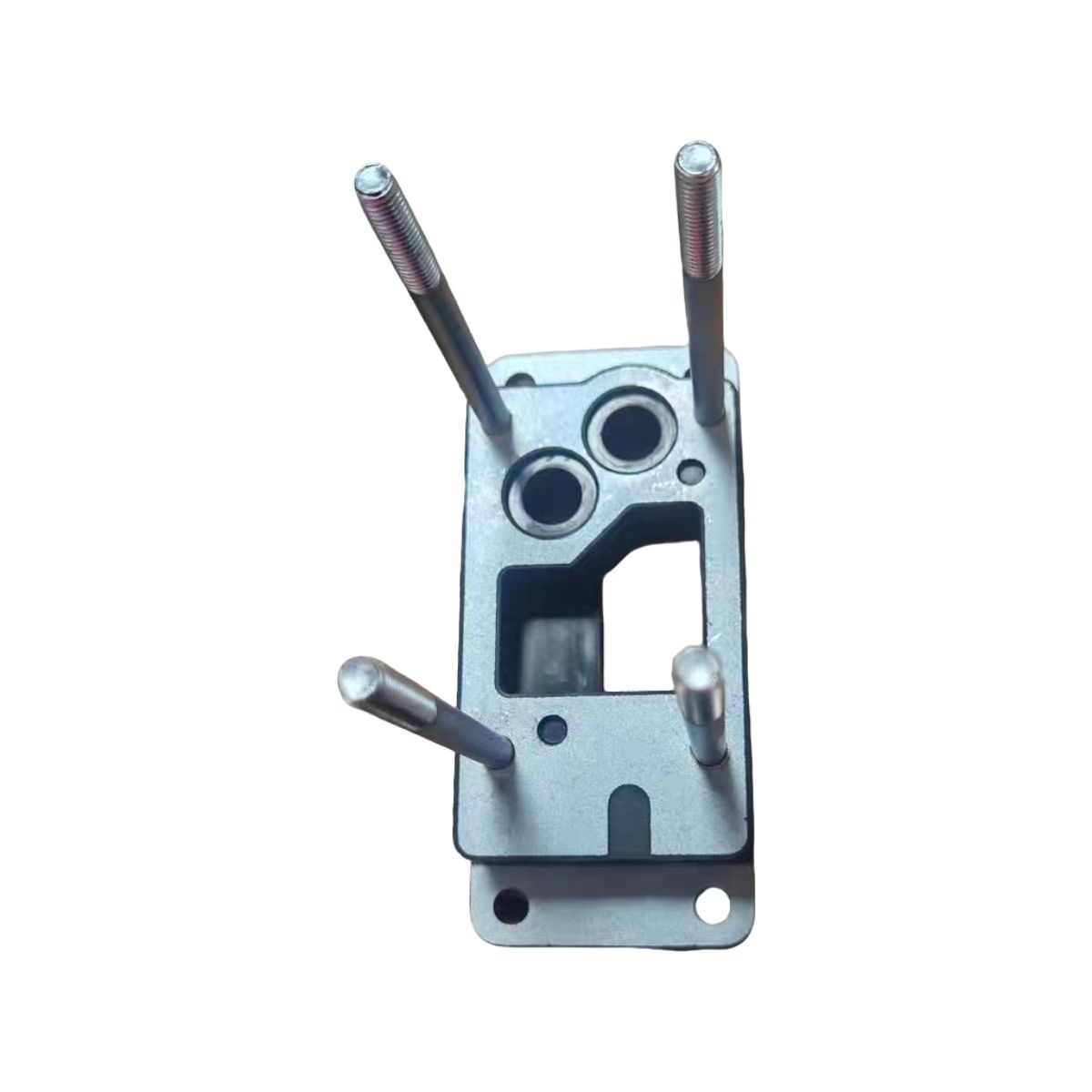

Sellel Retarderi summutusplaadil on komposiitkonstruktsioon: süsinikterasest Q235 plaat, mis on ühendatud kummist summutuskihiga.

Süsinikterasest Q235 plaat.See konstruktsiooniklassi teras tagab proportsionaalse ventiili turvaliseks paigaldamiseks vajaliku jäikuse. See on vastupidav paindumisele ja deformatsioonile kinnituspoltide kinnitusjõudude ja sõiduki vibratsioonikoormuse mõjul. Terasplaat hoiab klapi täpset asendit klapi korpuse suhtes, tagades, et pneumaatilised ja elektrilised ühendused jäävad kohakuti.

Kummist summutav kiht.Elastomeerikiht neelab kõrgsagedusliku vibratsioonienergiat ja muudab selle soojuseks, mis hajub läbi plaadi. See kummisegu on loodud nii, et see säilitaks oma summutusomadused kogu raskeveokite töötamise temperatuurivahemikus alates talvisest külmkäivitusest kuni aeglustisüsteemi püsiva kuumuseni pikkadel laskumistel.

Komposiitdisaini eelis.Ühendades metalli ja kummi üheks tervikuks, tagab summutusplaat nii konstruktsioonipaigalduse kui ka vibratsiooniisolatsiooni ühes kompaktses komponendis. See välistab vajaduse eraldi kinnitusklambrite ja kummist isolaatorite järele, lihtsustades klapikoostu ja vähendades võimalikke rikkekohti.

Ühilduvad aeglustimudelid ja sõidukirakendused

FAST hüdraulilise aeglusti summutusplaat Shacman Truckile ühildub kõigi FAST hüdraulilise aeglusti mudelite valikuga:

1. FH400B (seeriaühendus). Paigaldatakse käigukastiga ühele joonele, sobib sõidukitele, kus ruumi võimaldab seeria paigaldamist.

2. FH240B. Kompaktne jadaühendusega mudel väiksema hobujõuga rakenduste jaoks.

3. FHB320B (paralleelne ühendus). Paigaldatakse käigukasti kõrvale, säilitades jõuvõtuvõlli (PTO) liidese.

4. FHB400B. Suurema võimsusega paralleelühenduse mudel.

Need aeglustimudelid on tehases paigaldatud või edasimüüja poolt paigaldatud:

1. Shacman X5000, X6000, M3000S ja muud Shacmani raskeveokid

2. Sinotruk HOWO seeria

3. Yutongi ja Yaxingi bussid

4. Muud tarbesõidukite kaubamärgid, mis kasutavad FAST aeglustit

Töökodadele ja sõidukipargi operaatoritele pakub aeglusti summutusplaat üht SKU-d, mis hõlmab mitut aeglusti mudelit ja sõidukirakendust, lihtsustades varude haldamist.

Paigaldamine ja hooldus

Retarderi summutusplaadi vahetamine nõuab tähelepanu detailidele:

Soovitatav professionaalne paigaldus

Töö hõlmab aeglusti juhtklapi korpuse lahtivõtmist. Soovitame vahetuse teha FAST aeglusti hoolduskogemusega tehnikul.

Pöördemomendi spetsifikatsioon

Kinnituspoldid tuleb pöördemomendivõtmega kindlaksmääratud pöördemomendini kinni keerata. Liigne pingutamine võib kahjustada ventiili korpust või summutusplaati; alapingutus võimaldab liikumist ja vibratsiooni.

Kontrollige seotud komponente

Kui ventiil on eemaldatud, kontrollige proportsionaalset ventiili ennast kahjustuste suhtes. Kontrollige O-rõnga tihendit kõvaduse, pragude või deformatsiooni suhtes ning vajadusel vahetage välja.

Funktsiooni test pärast paigaldamist

Pärast kokkupanekut katsetage aeglustit kõigi töörežiimide konstantsel kiirusel ja igal pidurdusastmel, et kontrollida normaalset pidurdusjõudu ning õhu- või õlilekkeid.

Kogenud tehnik saab enamiku paigaldusi lõpule viia vähem kui tunniga.

Kuidas Skyont kvaliteeti kontrollida ja testida?

Iga Skyondi tarnitud FAST hüdraulilise aeglusti summutusplaat Shacman Truckile kontrollitakse enne saatmist:

Mõõtmete kontrollimine.Plaadi kinnitusavade asukohti, paksust ja üldmõõtmeid kontrollitakse OEM-i spetsifikatsioonidega, et tagada õige paigaldus.

Kummist sideme terviklikkus. Kummikihti kontrollitakse, et see oleks korralikult kinni terasplaadiga, ilma tühimike või eraldumiseta.

Pinnaviimistlus.Kontrollitakse, kas terasplaati pole jämedaid, teravaid servi ega korrosiooni, mis võivad mõjutada paigaldust või kasutusiga.

Näidistestimine. Iga partii juhuslike proovidega tehakse surve- ja vibratsioonitestid, et kontrollida summutusvõimet.

Täiustatud tootmine Skyondis

Skyond opereerib kaasaegset tootmisüksust, mis on varustatud täppismasinate ja automatiseeritud tootmisliinidega. Meie tehas on võimeline tootma Shacman Trucki jaoks mõeldud FAST hüdraulilise aeglusti summutusplaati ja muid täppiskomponente järjepidevate kvaliteedistandardite kohaselt.

Täpne CNC töötlemine. Meie CNC-seadmed tegelevad metallosade lõikamise ja vormimisega täpsete spetsifikatsioonide järgi. See tagab summutusplaadi jaoks täpsed kinnitusavade asukohad, ühtlase plaadi paksuse ja õige klapi korpuse külge kinnitamise. Mõõtmete täpsus mõjutab otseselt paigaldamise lihtsust ja plaadi võimet hoida klapi joondust vibratsiooni all.

Automatiseeritud kokkupanek ja kvaliteedikontroll. Automatiseeritud protsessid vähendavad inimlikke vigu ja tagavad ühtlase koostekvaliteeti kogu tootmistsükli jooksul. Iga partii läbib kontrolli mitmes etapis alates tooraine kontrollimisest kuni valmistoote testimiseni.

Spetsiaalne kummist liimimisliin. Kummist summutuskiht liimitakse terasplaadiga kontrollitud protsesside abil, mis tagavad korraliku nakkumise ilma tühimike ja kihistumiseta. See liimimise terviklikkus on plaadi vibratsioonisummutusvõime jaoks selle kasutusea jooksul kriitilise tähtsusega.

Testimisseadmed. Suure täpsusega mõõteriistad ja elektrilised testrid kontrollivad toote toimivust simuleeritud töötingimustes. Iga partii juhuslike proovidega tehakse surve- ja vibratsioonitestid, et kontrollida, kas summutusomadused vastavad spetsifikatsioonidele.

Tootmisvõimsus. Meie rajatis toetab suuremahulist tootmist, et täita hulgitellimusi, säilitades samal ajal ühtlase kvaliteedi. Laevastikuoperaatorite ja kaubandusettevõtete jaoks, kes vajavad mahusaadetisi, saame tootmist vastavalt skaleerida.

Ülemaailmne kohaletoimetamine ja logistika

Skyond ekspordib Venemaale, Kesk-Aasiasse, Kagu-Aasiasse, Aafrikasse, Lõuna-Ameerikasse ja teistesse piirkondadesse. Meie logistikameeskond tegeleb:

1. Konteinerite laadimine koos nõuetekohase kinnitusega, et vältida transpordi ajal tekkivaid kahjustusi

2. Tolli dokumentatsioon sujuvaks vormistamiseks

3. Marsruutimine suurematesse sadamatesse tõhusa rahvusvahelise laevanduse tagamiseks

Enamik tavalisi Shacman Trucki hüdraulilise aeglusti summutusplaadi FAST tellimusi tarnitakse 7–45 päeva jooksul pärast makse kinnitamist. Regulaarsete nõuetega klientidele saame kiiremaks kohaletoimetamiseks korraldada plaanipäraseid saadetisi või hoida laoseisu ekspediitori ladudes.

Levinud küsimused

Q1: Millised osanumbrid vastavad sellele summutusplaadile?

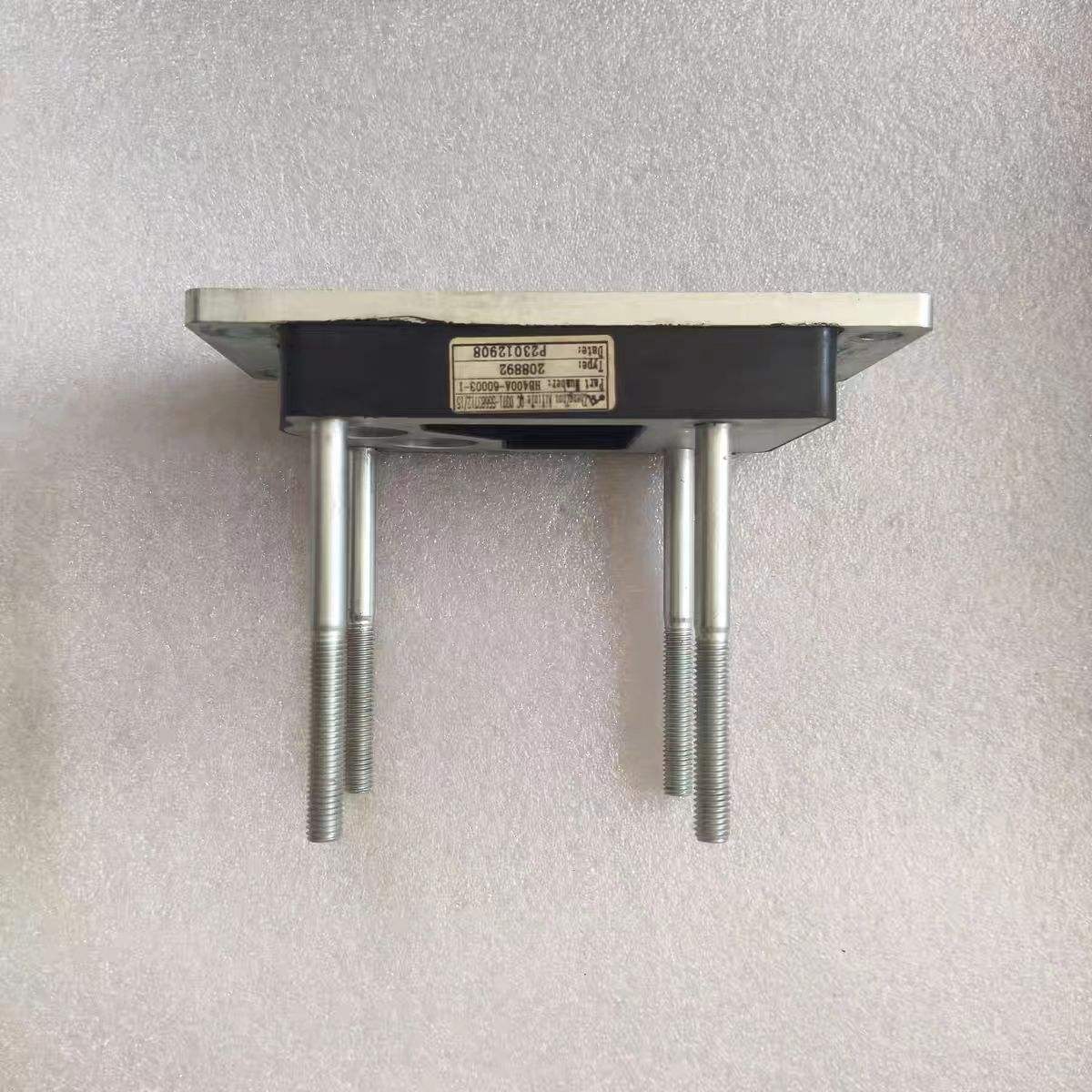

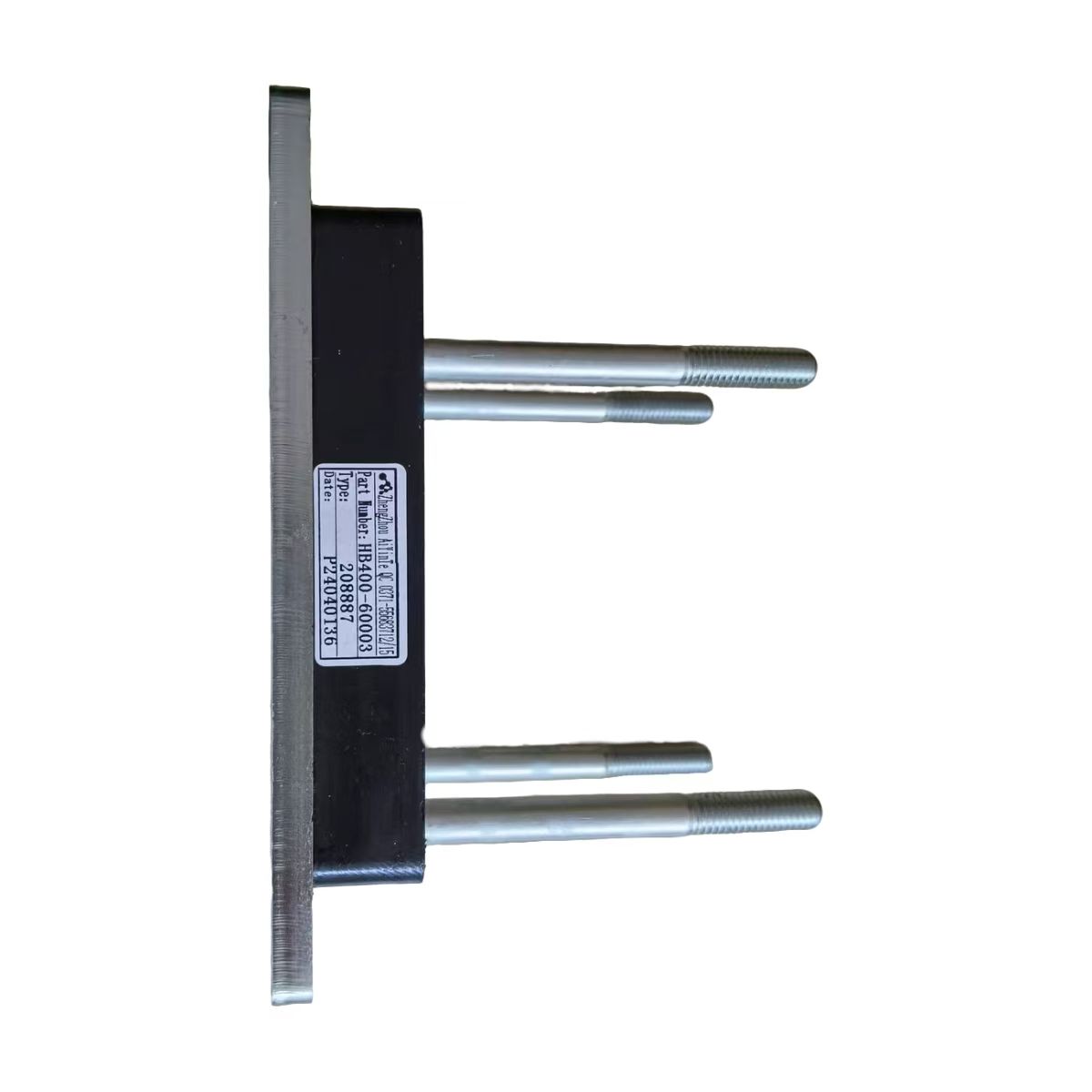

Summutusplaat on saadaval mudelitena HB400-60003 ja HB400-60002. Täielik summutusplaadiga proportsionaalne klapikomplekt on HB400-60001.

Q2: Kuidas kontrollida, kas see summutusplaat sobib minu veokiga?

Kontrollige aeglusti mudelit aeglusti korpuse identifitseerimissildilt. Ühilduvate mudelite hulka kuuluvad FH400B, FH240B, FHB320B ja FHB400B. Teise võimalusena esitage oma sõiduki VIN-kood oma tarnijale, et see saaks FAST või Shacmani elektrooniliste osade kataloogis täpse vaste.

Q3: Mida peaksin koos summutusplaadiga asendama?

Kontrollige proportsionaalset ventiili kahjustuste suhtes. Kontrollige O-rõnga tihendit vananemise või kulumise suhtes ning vajadusel vahetage see välja.

Q4: kas ma saan selle ise installida?

Töö hõlmab aeglusti juhtklapi korpust. Õige pöördemomendi ja funktsionaalsuse testimise tagamiseks soovitame paigaldada FAST aeglusti hoolduskogemusega tehnik.
